Многоцелевой истребитель су-27: история, устройство и ттх

Модификации

Первый прототип самолета носил индекс Т-10. По кодификации НАТО — Flanker-A. В дальнейшем были созданы модификации Су-27СМ, Су-27М, Су-27СМ3, Су-27П (перехватчик), экспортные версии Су-27СК и Су-27СКМ. Двухместная версия самолета — Су-27УБ (учебно-боевой).

Благодаря крайне удачной конструкции планера в Советском Союзе и затем в России на базе Су-27 создано несколько модификаций, которые относят в том числе к поколению 4++ и считаются одними из самых современных самолетов в мире.

Одноместный истребитель Су-35 является глубокой модернизацией самолета Су-27. Модернизация коснулась как бортового оборудования, так и планера, который был усилен.

Кроме того, машина получила значительно более мощную радиолокационную станцию, расширенный арсенал управляемых средств поражения, включающий дальнобойные ракеты, наводимые на цель радиолокатором.

Су-35 способен выполнять длительный полет на трансзвуковых скоростях без включения форсажа благодаря замене двигателей АЛ-31Ф на «изделие 117С». Обладает продвинутой кабиной летчика с широкоугольным индикатором на фоне лобового стекла, передовыми электрооптическими системами с повышенной дальностью обнаружения и сопровождения воздушных и наземных целей.

Су-30 – двухместный многоцелевой истребитель. Создан на базе учебно-боевой модификации Су-27УБ. Благодаря появлению РЛС с активной антенной решеткой стало возможно передать истребителю часть функций самолета дальнего радиолокационного обнаружения при управлении группой.

При этом наличие одного такого самолета давало колоссальное преимущество, а кроме того, позволяло исключить самолет ДРЛО из боевых порядков. Первый полет истребитель совершил в 1989 году, а в 1992 году начато его серийное производство. Су-30СМ — модификация самолета для российских ВКС.

Истребитель-бомбардировщик Су-34 создан для ударов по наземным целям в оперативной и тактической глубине в условиях сильного противодействия средствами противовоздушной обороны. Способен вести бой с истребителями.

Базовая модель Су-34 — тяжелый истребитель Су-27, однако в конструкцию были внесены серьезные изменения. В первую очередь они коснулись кабины: пилоты сидят в ней рядом, а не друг за другом. Это облегчает работу и коммуникацию членов экипажа. Самолет выполнен по схеме «продольный триплан», что позволило улучшить его маневренные характеристики.

По сравнению с Су-27 была увеличена полезная нагрузка и запас топлива. Первый полет машина совершила 13 апреля 1990 года, но сложная экономическая ситуация в стране позволила начать производство только в 2008 году.

Тяжелый палубный истребитель Су-33 — палубная версия Су-27, созданная для защиты кораблей ВМФ России от нападения с воздуха, однако благодаря большой боевой нагрузке, самолет способен наносить удары как по наземным, так и по надводным целям.

Получил переднее горизонтальное оперение, складные крылья, тормозной гак, новую систему управления оружием. Кроме того, самолет имеет иную механизацию крыла, а также модернизированные двигатели с увеличенной тягой.

В будущем на смену стоящих на вооружении в войсках Су-27 должен прийти истребитель пятого поколения Су-57.

Расстояние

J-11: китайский «родственник»

В 1990 году Су-27 был включен в список разрешенной к поставкам за рубеж военной техники СССР. А уже в 1992 году Китай стал первым зарубежным государством, которое закупило Су-27, значительно укрепив тем самым мощь ВВС Национально-освободительной армии Китая. По отзывам того времени, китайские летчики были потрясены новой российской техникой.

В 1996 году правительства двух стран подписали соглашение по сборке 200 истребителей на территории Китая из российских комплектующих в рамках масштабной программы модернизации китайских ВВС. Первые серийные образцы китайской сборки под названием «J-11» поднялись в небо в 1998 году. Российская сторона поставила по договору 105 комплектов Су-27 для сборки. От дальнейших поставок Китай отказался, выбрав путь самостоятельного развития базовой модели. Модифицированный J-11 на 15 лет стал одним из основных фронтовых истребителей ВВС Китая.

Кроме собственных разработок, Китай продолжал закупать в России более современные версии Су-27. Так, в 1999 году специально для Китая была разработана модель двухместного истребителя Су-30МКК. Изучив этот самолет и использовав в качестве базы модификацию J-11B, китайцы создали более современный всепогодный ударный истребитель J-16. Этот «троюродный брат» Су-27 производится с 2012 года и по имеющимся данным может относиться к истребителям поколения 4++.

Все фото в материале: wikimedia.org

Борьба за первое место в четвертом поколении

Работы над созданием истребителей четвертого поколения начались в конце 1960-х годов. К примеру, американский проект такого самолета появился в 1969 году и получил обозначение F-15 Eagle. В 1974 году появились первые серийные истребители F-15A и учебные F-15B.

В конце 60-х годов программа разработки перспективного фронтового истребителя была развернута и в СССР. Изначально созданием новой машины занялись три ведущих отечественных конструкторских бюро: Сухого, Яковлева и Микояна. В 1972 году окончательно были выбраны два проекта – от КБ «МиГ» и ОКБ Сухого. Так появились два первых отечественных истребителя четвертого поколения – легкий истребитель МиГ-29 и тяжелый Су-27.

Первый опытный образец самолета Су-27 поднялся в воздух 20 мая 1977 года. Его пилотом стал заслуженный летчик-испытатель, Герой Советского Союза Владимир Ильюшин, сын знаменитого авиаконструктора Сергея Ильюшина.

Всего было построено пять опытных машин, которые использовались для летных испытаний и отработок оборудования и вооружения. Самолет продолжал совершенствоваться, результатом чего стал образец Т-10С. Он впервые поднялся в воздух в 1981 году, а через четыре года был принят в эксплуатацию под именем Су-27.

Профилактическая обработка от болезней и вредителей

Предсказания Ванги о третьей мировой войне

Вопросы относительно возможности начала новой мировой войны задавали болгарской ясновидящей очень часто. Особенно — в разгар Холодной Войны между СССР и США, когда весь мир находился на грани. И ответы провидицы, как всегда, были довольно сложными для толкования. Обуславливается это тем, что говорила старая провидица на весьма редком диалекте болгарского языка, да и с речевым аппаратом под конец жизни у нее имелись серьезные проблемы. Подробнее об этом вы можете узнать из биографии Ванги.

В этой же статье мы постараемся описать самые распространенные предсказания Ванги про третью мировую войну. Так, практически во всех источниках сообщается, что Ванга всегда говорила о том, что Третья Мировая настанет, и довольно скоро.

Истолковать данное пророчество довольно сложно, так как никаких четких временных рамок, конкретных имен и государств Ванга не называла. Поэтому до сих пор многим не ясно, кто же станет тем самым победителем, и с какого момента начнется война

Особенно если принять во внимание и другие вещие слова провидицы

Сравнение с Trumpeter

Одним из ключевых моментов обзора было сравнение новой модели с моделью от Trumpeter, которая вышла на рынок 2 года назад. Эти две модели являются прямыми конкурентами, и от сравнения с китайской моделью напрямую зависит успех модели Звезды среди моделистов. Хоть у меня для обзора и не было на руках модели от Trumpeter, я воспользовался фотографиями модели из разных обзоров в сети, чтобы провести сравнительный анализ между моделями. Фотографии литников я взял с сайта Cybermodeler.com, остальные фотографии из обзоров на Hyperscale и Scalemodels. Модель от Trumpeter имеет всего 110 деталей против 214 у Звезды. Качество литья у Trumpeter немного, но лучше – у пресс-формы нет намека на облой, да и китайские пресс-формы с годами не теряют в качестве литья. Расшивка обоих моделей схожа по ширине и глубине, но расположена местами по-разному. Китайская модель обильно проклепана вдоль всех съемных панелей и швов.
Ниша передней стойки шасси китайской модели сделана примитивно и хуже чем у Звезды, которая имеет не однородный по форме потолок. Киль в модели от Звезды мне понравился чуть больше чем китайский. В основном из-за имитации узла навески руля направления и более достоверной и профилированной прорези. Кокпиты обоих моделей схожи по исполнению и не блещут деталировкой – все боковые панели даются в декали, приборные панели плоские, педали примитивные (в модели Trumpter из вроде вообще нет). Внешняя деталировка сопел у Trumpeter мне чуть больше понравилась, у Звезды торец сопла выглядит слишком толстым. Но деталировка трубы с имитацией гофра, решетки и лопаток турбин – сделана лучше у Звезды. Фонарь китайской отлит модели хуже, чем у Звезды. Он намного толще, чем Звездинский, что отбивает желание делать его открытым. При этом по остеклению фонаря идет литьевой шов, который необходимо убирать и заполировывать. Деталировка ниши тормозного щитка у обеих моделей схожа. Расшивка на крыльях, мотогондолах и на нижней части фюзеляжа у моделей тоже схожа, за исключением отсутствия клепки на модели от Звезды. Хвостовой ласт с имитацией кассет тепловых ловушек лучше сделан у Звезды. Также у Звезды аккуратнее сделаны решетки и жабры для отвода горячего воздуха на фюзеляже рядом с пушкой. Ниши основных стоек шасси у Trumpeter деталированы ненамного лучше чем у Звезды. Смола на ниши шасси необходима обеим моделям. Стойки шасси и колеса в модели Trumpeter сделаны проще, чем у Звезды.
С вооружением у модели Trumpeter больше проблем. Ракеты Р-27Р и Р-73 имеют проблемы с геометрией и на себя похожи лишь издалека. У Звезды вооружение сделано более аккуратно, стабилизаторы имеют острые кромки. Тогда как у китайской модели – они тупые и толстые, также у нее грубо сделана имитация осей поворота стабилизаторов и креплений хвостовых стабилизаторов у Р-27 и Р-73.

Лётно-технические характеристики

6.1 Технические характеристики

• Экипаж. чел: 1
• Длина,см: 2118
• Размах крыла, см: 1470; с подвешенными ракетами на законцовках — 1494,8; со сложенным крылом: 740
• Размах заднего горизонтального оперения, см: 990; со сложенными стабилизаторами — 740
• Высота, см: 572
• Площадь крыла, м²: 67,84
• Профиль крыла: П44М
• Коэффициент сужения крыла: 3,76
• Коэффициент удлинения крыла: 3,48
• Угол стреловидности по передней кромке, градус: 42,5
• База шасси, см: 587
• Колея шасси, см: 444
• Масса пустого, т: 19,6
• Масса снаряжённого, т: 20,44 – две Р-73 и две Р-27Э
• Масса взлетная нормальная: с полной заправкой, т: 29,940; с частичной – 26
• Масса взлетная максимальная, т: 33
• Масса топлива, т: 9,4; основной вариант заправки – 5,35
• Объём топливных баков, л : 12100
• Посадочная нормальная масса, т: 22,4
• Посадочная предельная масса, т: 26
• Двигатель: тип — двухконтурный турбореактивный с форсажной камерой. Модель — АЛ-31Ф серии 3. Масса, т – 1,52. Тяга, кгс: на форсаже: 2 × 12500 (122,6 кН), максимальная: 2 × 7670 (74,5 кН), чрезвычайный режим: 2 × 12800 (125,5 кН). Степень двухконтурности: 0,571.

6.2 Лётные характеристики

• Максимальная скорость, км/ч: у земли: 1300 (М=1,09), на высоте: 2300 (М=2,17)
• Посадочная скорость, км/ч: 235—250
• Дальность полета, км: у земли: 1000, на высоте: 3000
• Продолжительность патрулирования на удалении 250 км, мин: 120
• Практический потолок, км: 17
• Нагрузка на крыло, кг/м²: при нормальной взлётной массе: с полной заправкой – 441, с частичной – 383. При максимальной взлётной массе — 486
• Тяговооружённость на форсаже: при нормальной взлётной массе: с полной заправкой —  0,84, с частичной — 0,96. При максимальной взлётной массе: 0,76
• Длина пробега, м: 90, при использовании аэрофинишёра
• Длина разбега, м: 105, при использовании трамплина
• Максимальная эксплуатационная перегрузка: 8 или 8,5 g.

6.3 Вооружение

• Пушечное: пушка ГШ-30-1 калибра 30 мм, 150 снарядов
• Боевая нагрузка, т: вариант В-В: 3,2 – шесть ракет Р-73 или восемь Р-27Э, максимальная: 6,5
• Узлов подвески вооружения: 10. Бомбы — бомбовые кассеты, свободнопадающие различного назначения: восемь по 500 кг – РБК-500, ФАБ-500, ЗБ-500 либо двадцать восемь по 250 кг – РБК-250, ФАБ-250 и так далее, либо тридцать две по 100 кг. Ракеты «воздух-воздух»: две Р-73, две Р-27Т/ЭТ, четыре-шесть Р-27Р/ЭР. Неуправляемые ракеты: четыре по 266 мм С-25-ОФМ-ПУ либо двадцать (4 × 5) на 122 мм С-13Т в блоках Б-13Л либо восемьдесят (4 × 20) на 80 мм С-8КОМ/С-8БМ в блоках Б-8М1.

6.4 Авионика

• Радиолокационная станция: РЛПК-27К. Антенна — тип: Н001К, диаметр: 1075 мм. Общее число одновременно сопровождаемых целей – десять. Дальность обнаружения воздушной цели с эффективной площадью рассеяния — 3 м²: вдогон — 40 км, навстречу — 100 км. Зона обзора, градус: по азимуту: ±60, по высоте — ±50.
• ОЭС: ОЭПС-27К. Тип — ОЛС-27К (46Ш). Поле обзора, градус — 120×75. Зона обзора, градус: по азимуту — ±60, по высоте — -15°/+60. Угол обзора, градус: 3×3, 20×5, 60×10. Диапазон измеряемых дальностей, км – 6. Дальность сопровождения воздушной теплоконтрастной цели, км: вдогон — 100, навстречу — 40.
• Нашлемная система целеуказания: Щель-3УМ-1.

Все номера газеты «Молот»

Электронный отказ

Как рассказали «Известиям» знакомые с ситуацией источники в оборонно-промышленном комплексе и военном ведомстве, в настоящее время рассматриваются две основные версии потери самолета: человеческий фактор и отказ бортовых систем.

Одной из возможных причин ЧП собеседники назвали отказ электро-дистанционной системы управления самолета (ЭДСУ). Система могла выйти из строя в результате отказа одного из ее компонентов или сбоя программного обеспечения.

С помощью ЭДСУ осуществляется управление летательным аппаратом, пояснил «Известиям» Герой России, летчик-испытатель Олег Мутовин.

— В процессе полета ЭДСУ передает управляющие движения летчика или системы автоматического управления с помощью электрических сигналов на органы управления — аэродинамические рули или устройства отклонения вектора тяги. Поэтому на Западе для нее принята аббревиатура FBW — Fly-by-Wire, «управление полетом по проводам». Она начала внедряться в 70-х годах и в настоящее время используется не только на военных самолетах, но на гражданских лайнерах и даже на некоторых типах вертолетов.

По словам эксперта, ЭДСУ имеет множество преимуществ — например, избавляет от необходимости использования жестких тяг между органами управления и рулевыми поверхностями. Это позволяет серьезно экономить в весе и в объеме планера, что особо ценится в авиации. Непосредственно рулевые поверхности отклоняют электроприводы. Использование ЭДСУ позволяет достичь боевым самолетам высокой маневренности и эффективности, а гражданским — улучшить экономичность и производительность.

fhvbz

Фото: ИЗВЕСТИЯ/Артем Коротаев

— На Су-57 многоступенчатая система защиты от ошибок пилотирования, — рассказал «Известиям» представитель ВПК, знакомый с ситуацией. — Она не позволяет «загнать» самолет на критические режимы полета. За счет бортовых компьютеров и двигателей с изменяемым вектором тяги машину можно вывести из самых сложных ситуаций. Летчику достаточно нажать на кнопку, и система управления вернет машину в горизонтальный полет.

Полный отказ такой системы в настоящее время — большая редкость, отметил Олег Мутовин, так как обычно сигналы управления передаются одновременно по четырем каналам. Отказ одного из них или поступление по нему ложной информации — повод для перезапуска. При отказе двух каналов лучше вернуться на аэродром, подчеркнул эксперт.

При отказе трех каналов летчик должен перейти в режим «Прямая связь», как его называют на боевых самолетах, — пилот управляет машиной вручную. Алгоритм управления становится упрощенным, но полет поддерживается. Опытный пилот выйдет из такой ситуации без проблем, отметил эксперт.

Другой возможной причиной мог стать отказ двигательной автоматики. Эта система регулирует режимы работы двигателей Су-57 и подачу топлива.

Модификации самолета Су-27

• Су-30 – многоцелевой истребитель, рассчитан на экипаж из двух человек.

• Су-33 – палубный истребитель. В нем присутствует крюк для экстренного торможения.

• Су-34 – бомбардировщик, используемый в штурмовых операциях.

• Су-35 – истребитель широкого военного применения.

• Су-27С – одноместный истребитель-перехватчик (двигатели АЛ-31Ф).

• Су-27СК – экспортный экземпляр, производимый с 1991 года. Вооружение − Р-27 и Р-73.

• Су-27СМ – более усовершенствованный вариант самолета. В наличии системы СУВ-27Э и СУВ-ВЭШ.

• Су-27СМ3 – сконструировано 12 машин. Двигатель АЛ-31Ф-М1.

• Су-27СКМ – экспортный вариант Су-27СМ.

• Су-27П – истребитель-перехватчик, рассчитанный на одного пилота. Используется исключительно для ПВО.

• Су-27УБ – двухместный истребитель учебно-боевого характера.

• Су-27УБК – экспортный вариант.

• Су-33УБ – палубный истребитель, сконструированный для боевых учений.

• Модификации украинского производства: Су-27УБ1М, Су-27УП1М, Су-27С1М, Су-27П1М.

Один из основных отечественных фронтовых истребителей, полностью удовлетворяет всем требованиям, предъявляемым к самолету этого класса. Первый полет на истребителе совершил летчик-испытатель В. С. Ильюшин 20 мая 1977 г. К 2000 г. было выпущено 760 самолетов Су-27. Силовая установка: два турбовинтовых двухконтурных с форсажной камерой двигателя АЛ-31Ф тягой по 12 500 кг.

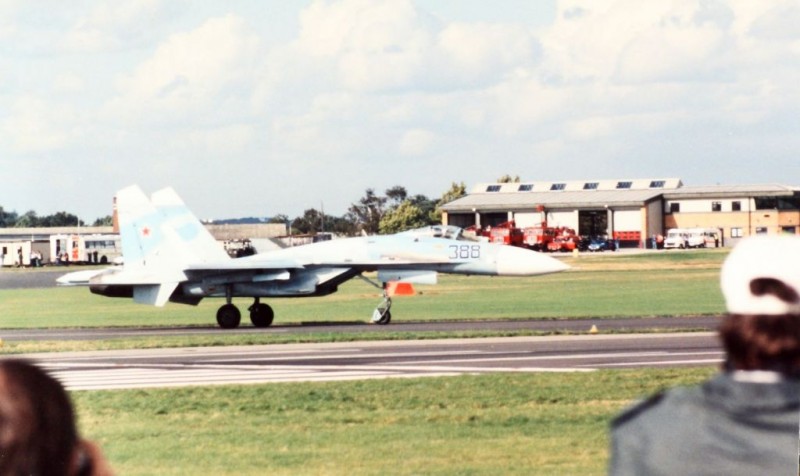

Су-27 фото

Тактико-технические характеристики фронтового истребителя Су-27

• Размах крыла, м 14,7

• Размах крыла с управляемыми ракетами Р-73Э на консолях, м  14,95

• Длина самолета (без штанги приемника

• воздушного давления), м 21,94

• Высота самолета, м 5,93

• Высота самолета Су-27УБ, м 6,36

• Площадь крыла, м2    62,04

• Взлетная масса, кг: максимальная  28 000

• Взлетная масса, кг: нормальная 23 000

• Масса пустого самолета, кг 16 300

• Масса топлива во внутренних баках, кг 9400

• Боевая нагрузка, максимальная, кг 4000

• Скорость, максимальная, км/ч: Су-27 2500

• Скорость, максимальная, км/ч: Су-27 УБ 2125

• Скорость у земли, максимальная, км/ч  1400

• Практический потолок, м: 18 500

• Практический потолок, м Су-27 УБ:   17 250

• Динамический потолок, м 24 000

• Скороподъемность, максимальная, км/ч  300 м/с

• Дальность практическая, км: Су-27 3900

• Дальность практическая, км: Су-27УБ 3000

• Дальность практическая у земли, км 1400

Су-27 схема

Вооружение:

• масса боевой нагрузки составляет, кг 6000-8000

• Тип оружия: пушка ГШ-301 (калибр 30 мм);

• десять управляемых ракет средней, увеличенной и малой дальности;

• пять контейнеров малогабаритных грузов;

• до шести блоков неуправляемых ракет (калибра 80, 122 мм);

• до 38 свободнопадающих бомб.

• Возможны другие типы оружия.

Описание самолёта истребителя Су 27

Су-27 вписывается в традиционную аэродинамическую схему и выполнен по интегральной компоновке со средним расположением крыла с незначительным удлинением. Крыло имеет наплывы, которые образуют плавную кривую сопряжения с фюзеляжем, создавая единое целое с корпусом. Такая компоновка повышает коэффициент подъёмной силы при совершении маневров и увеличивает внутренние объёмы.

В более поздних сериях стреловидность крыла уменьшили, а площадь довели до 62 м2. Форма законцовок крыла стала срезанной и на них разместили торцевые пилоны, которые к тому же играли роль противофлаттерных грузов. Вместо элеронов и закрылков установили флапероны, выполняющих их функции.

На мотогондолах с внешней стороны смонтировали балки и перенесли на них кили. Чтобы улучшить противоштопорные качества самолёта снизу на балках разместили фальшкили. Площади горизонтального и вертикального оперения увеличили для лучшей устойчивости. В хвостовом ласте между силовыми установками поместили контейнер для тормозных парашютов и оборудование отстрела инфракрасных ловушек.

Основные стойки шасси в поздних сериях машины убираются вперёд в мотогондолы, что создало более плавное сопряжение крыла и фюзеляжа. Мотогондолы переделали для двигателей АЛ-31Ф с верхним размещением агрегатов, сами силовые установки защищены от попадания посторонних предметов, опускаемыми решётками на воздухозаборниках. Как выразился генеральный конструктор М.И. Симонов, у Т-10 и Су-27 общее только колёса, остальное изменено.

Машина оснащена двухконтурными турбореактивными двигателями АЛ-31Ф, имеющими повышенную мощность на форсаже и бесфорсажном режиме. Улучшенные газодинамические характеристики турбокомпрессора и особая конструкция воздухозаборников повысили надёжность и устойчивость работы двигателей в режимах глубокого помпажа на сверхзвуке и в условиях прямого, перевёрнутого и плоского штопора.

Самолёт Су 27 схема

Топливная система рассчитана на большой запас горючего, она включает четыре бака: передний фюзеляжный – 4020 л, бак центроплана – 5330 л, два крыльевых отсека – 1270 л, бак в хвосте – 1350 л.

Кабина лётчика оснащена катапультным креслом К-35ДМ. На Су-34 и на Су-27КУБ пилоты размещены по схеме «бок о бок», на остальных двухместных вариантах они расположены тандемом.

Установка на самолёте лазерного дальномера и теплопеленгатора дают возможность пилоту искать и обнаруживать противника в скрытом режиме, не включая бортовую РЛС и не демаскируя своё положение. Эти системы разрешают обнаружить цель спереди на удалении 30 км, в задней полусфере – 15 км.

На большой дальности поражение самолёта противника обеспечивает РЛС Н001 и высокие характеристики оптико-электронной прицельной системы. Основным средством ведения воздушного боя Су-27 стали управляемые ракеты «воздух-воздух» Р-73 и Р-27 средней и малой дальности. Позднее появилась на вооружении Су-27 ракеты средней дальности Р-77 (РВВ-АЕ).

Лётно-технические характеристики и вооружение самолёта Су 27

• Длина самолёта (со штангой ПВД) – 21,94 м.
• Высота самолёта – 5,93 м.
• Размах крыла – 14,7 м.
• Площадь крыла – 62,94 м2.
• Двигатели – АЛ-31Ф.
• Тяга на форсаже – 2 х 122,59 Кн.
• Тяга на бесфорсажном режиме – 2 х 74,53 Кн.
• Вес пустого самолёта – 16400 кг.
• Максимальный взлётный вес – 28 т.
• Максимальный вес топлива – 9400 кг.
• Нормальный вес топлива – 5270 кг.
• Скорость у земли – 1400 км/час.
• Скорость на высоте – 2500 км/час.
• Практический потолок – 18500 м.
• Дальность полёта – 3680 км.
• Боевой радиус на малой высоте – 420 км.
• Боевой радиус на средней высоте – 1090 км.
• Вооружение — 4 УР «воздух-воздух» Р-73, 6 УР Р-27.

Полтора часа на спасение

После возникновения аварийной ситуации в 4:14 мск (11:14 по местному времени) пилот истребителя катапультировался. Спустя десять минут к месту падения вылетел дежурный заводской вертолет Ми-8 поисково-спасательной службы. Готовы были присоединиться к поисково-спасательной операции самолет Ан-30 и еще один вертолет с аэродрома Хабаровск, но их помощь не потребовалась. Менее чем через полтора часа после катапультирования летчик-испытатель был доставлен на аэродром Дземги.

Бортовые самописцы обнаружили в тот же день. Они находятся в удовлетворительном состоянии. Как сообщил «Известиям» источник с завода, на самолете было также установлено новое тестовое оборудование, которое передавало разработчикам основные параметры полета и работы бортовых систем в режиме реального времени. Эта информация вместе с данными «черных ящиков» поможет ускорить поиск причины летного происшествия.

армия

Фото: РИА Новости/МЧС РФ

Точные причины происшествия установит комиссия, которая уже приступила к работе. Самолет еще не был официально передан ВКС и оставался в реестре экспериментальной авиации. Поэтому в соответствии с законодательством расследованием занялся Минпромторг России. По сообщению пресс-службы ведомства, возглавит расследование заместитель министра Олег Бочаров. В комиссию, по данным «Известий», войдут также представители Главкомата ВКС, специалисты ОАК, ОКБ Сухого, ЛИИ имени Громова и 929-го Государственного летно-испытательного центра Министерства обороны.

ИСТОРИЯ СОЗДАНИЯ ИСТРЕБИТЕЛЯ СУ-27

Первые проработки перспективного истребителя четвертого поколения начались на фирме П.О. Сухого по инициативе начальника отдела общих видов О.С. Самойловича в конце 1960-х годов едва ли не подпольно. Первый вариант компоновки самолета, получившего «фирменное» обозначение Т-10, разработал В.И. Антонов. У истоков создания знаменитого самолета стояли О.С. Самойлович, В.И. Антонов, В.А. Николаенко и непосредственно сам П.О. Сухой.

Требованиями к новому истре­бителю были высокая маневренность, большая дальность полета, мощное вооружение и сов­ременный комплекс БРЭО, необходимые для того, чтобы эффективно противодействовать американскому истребителю F-15.

Первый вариант «советского ответа» на F-15 был подготовлен в феврале 1970 года. Он получил обозначение Т-10. Аванпроект получился несколько необычным на то время — интегральная компоновка в сочетании с крылом умеренной стреловидности с развитыми корневыми наплывами. На самолетах подобной компоновки фюзеляж, как таковой, отсутствует. Подъемную силу создает не только крыло, но и корпус. За счет этого удалось увеличить внутренние объемы планера, разместив в них топливные баки большой емкости и электронное оборудование. Т-10 изначально проектировался как статически неустойчивый в канале тангажа самолет. Устойчивость обеспечивала электродистанционная система управления. ОКБ Сухого впервые в мире установила ЭДСУ на дальнем ракетоносце Т-4, эта система в доработанном виде перешла на будущий Су-27.

Официально ВВС СССР сформулировали требования к перспективному фронтовому истребителю (ПФИ) в 1971 году; за основу взяли характеристики американского F-15, увеличив их на 10% В этот период ВВС США взяли на вооружение концепцию истребительного парка, состоящего из двух типов машин: легких – F-16 и тяжелых – F-15. В Советском Союзе поступили точно также. Расчеты показали, что оптимальный состав истребительного парка ВВС СССР должен включать одну треть тяжелых и две трети легких истребителей (в современных российских ВВС тяжелыми считаются истребители Су-27, а легкими – МиГ-29). Летом 1972 года руководством страны было принято решение о полномасштабной разработке перспективных фронтовых истребителей. Первым главным конструктором по теме Т-10 стал Н.С. Черняков, проектированием занималась бригада Л.И. Бондаренко

В ходе проектирования конструкторы столкнулись с необычной проблемой: в СССР расчетной полетной массой считалась масса самолета с 80% заправкой, но по емкости баков Т-10 получился гораздо ближе к фронтовому бомбардировщику, чем к истребителю. Отказ от «лишнего» топлива позволял снизить массу и удовлетворить требования заказчика в ущерб эффективности боевого применения Разработчикам и заказчикам удалось найти компромиссное решение — разделили требования к Т-10 на две части: с основным вариантом заправки (примерно 5,5 т керосина) и с полной заправкой (порядка 9 т) при снижении требований к максимальной эксплуатационной перегрузке. В результате дальность полета истребителя Су-27 с полной заправкой превышает дальность полета большинства истребителей с подвесными топливными баками.

Эскизное проектирование было окончено в 1975 году, а в 1976-м вышло постановление Совета министров СССР о разработке самолета Су-27. С февраля 1976 году главным конструктором Су-27 стал М.П. Симонов. Первый полет на Т-10-1 выполнил 20 мая 1977 года B.C. Ильюшин,

В 1978 году в Комсомольске-на-Амуре началась сборка самолетов установочной партии. Оказалось, что самолет хоть и мог быть запущен в серийное производство, но по ряду параметров не удовлетворял техническому заданию, более того, проигрывал F-15. Потому по настоянию М.П. Симонова данный вариант истребителя так и не был запущен в серийное производство. Де-факто предстояло спроектировать истребитель заново. Без решительной поддержки министра авиапрома И.С. Силаева истребитель Су-27 (Т-10С) в его известном всему миру облике вряд ли бы состоялся — слишком много времени и денег ушло на проектирование и постройку первых Т-10. Первый Т-10С (Т10-7) поднял в воздух аэродрома ЛИИ в Жуковском 20 апреля 1981 года B.C. Ильюшин. Государственные испытания Су-27 были завершены в 1985 г., при этом серийное производство началось раньше – в 1982-м.

Серийные Су-27 начали поступать в войска с 1984 г., однако официально на вооружение были приняты лишь в 1990 г., после устранения недостатков, выявленных в ходе эксплуатации. Истребители поступавшие на вооружение ВВС получили обозначение Су-27С (серийный), а войск ПВО – Су-27П (перехватчик).

Примечания

1. C 1989 года главным конструктором назначен К. Х. Марбашев.
2. Фактически строевая эксплуатация самолёта началась ещё до формального принятия его на вооружение.
3. В некоторых источниках приведена высота самолёта в 5,9 м, что равно исходному самолёту. Известно, что высоту килей на Су-27К пришлось уменьшить в 1987 году, чтобы самолёт проходил в ангар, поэтому реальная высота корабельного самолёта должна быть менее 5,9 м.
4. В некоторых источниках приводится цифра сухого веса в 18500 кг.
5. Полная заправка внутренних баков и ракеты «воздух-воздух»; с такой массой самолёт взлетает с ближних (1-й и 2-й) стартовых позиций ТАКР при ходе корабля от 7 узлов.
6. Приведено максимальное разрешённое значение; с полной заправкой внутренних баков и 6500 кг боевой нагрузки Су-33 имеет массу 32200 кг. С такой массой самолёт взлетает с дальней (3-й) стартовой позиции ТАКР при ходе корабля от 15 узлов.
7. Приведена тяга на форсаже в чрезвычайном режиме; обычная форсажная тяга составляет 12500 кгс, а максимальная бесфорсажная тяга каждого двигателя составляет 7670 кгс (74,5 кН).
8. На раннем этапе проектирования (1972-1977 годы) предполагалось существенно дополнить вооружение палубных самолётов семейства Су-27К за счёт противокорабельных и противорадиолокационных ракет, а также оснастить штурмовую версию самолёта новым ПрНК «Пума».
9. Уменьшение габарита в сложенном виде требовалось из-за конкуренции с более компактным МиГ-29К, чтобы на палубе и в ангаре корабля могло бы размещаться не меньшее число Су-33.
10. К тому времени первый опытный образец (Т10К-1) был потерян в аварии, поэтому в ЛКИ на корабле участвовал только экземпляр Т10К-2. Следует отметить, что его посадка на палубу 1 ноября 1989 года была первой посадкой самолёта обычного типа на авианосец в истории отечественного флота вообще; первенство же во взлёте обычного самолёта с корабля в тот же день было закреплено за МиГ-29К.
11. Каждый экземпляр установочной партии получил обозначение от Т10К-3 по Т10К-9; номер Т10К-0 ранее получил нелётный образец для статических испытаний, а лётные Т10К-1 и Т10К-2 составляли опытную серию.
12. При официальном принятии на вооружение самолёт получил новое обозначение Су-33 вместо прежнего Су-27К.
13. В ряде источников указывается цифра в 25 серийных машин, однако по серийным номерам известно, что строилось как минимум 6 серий по 5 единиц (4, 5, 6, 7, 8 и 9 серии), причём из 9-й серии был выкуплен флотом всего один самолёт (достроенный в 1997 году самолёт зав. №09301, получивший бортовой номер 88 красного цвета). Пять серий по 5 единиц плюс один самолёт как раз дают цифру в 26 построенных самолётов. Возможно, ещё в одной из серий, кроме 9-й, также были закончены не все 5 самолётов.
14. Не считая двух нелётных экземпляров для наземных испытаний.
15. Если РВП видит по индикатору, что самолёт на глиссаде не выдерживает посадочный угол – то либо предупреждает лётчика, либо, если тот не успевает исправить положение, отправляет его на повторный заход. Подобный трёхцветный индикатор с той же целью установлен снаружи на всех палубных самолётах США.
16. 279-й ОКИАП стал «истребительным» именно благодаря перевооружению на Су-33, до того основу матчасти полка составляли палубные штурмовики вертикального взлёта Як-38, и он имел название «штурмового» (279-й ОКШАП).
17. Причиной аварии был отказ гидросистемы.
18. Переобозначен как образец Т10КУБ-1, борт.№ синий 21.
19. Причиной аварии был отказ системы управления.
20. Причиной признали ошибку пилотирования.
21. Самолёт разбился в демонстрационном полёте при выполнении предельных режимов.
22. Авария произошла из-за ошибки пилотирования при выполнении фигуры «Кобра».
23. Во время похода в северной Атлантике при посадке произошёл обрыв троса, самолёт рухнул в океан и затонул на глубине 1100 м; лётчик успел катапультироваться.

Основные характеристики конструкции самолета Су-27СМ

Фюзеляж машины состоит из трех основных частей, а именно: носовая с кабиной пилотов, средняя, в которой расположены топливные баки, и хвостовая, в конструкцию которой входят хвостовые балки и центральная балка корпуса машины. Конструкторы широко использовали титан, который значительно уменьшил вес конструкции аппарата и при этом не снизил жесткости и крепости конструкции. При изготовлении данной машины, как ни странно, практически не использовались композиционные материалы. На машине типа Су-27СМ установлено и носовое оперение горизонтального типа.

Самолет Су-27СМ является в нашей стране первой машиной данного типа, который оснащен дистанционной системой управления. За счет новых бортовых систем машина может значительно быстрее обрабатывать информацию и, как следствие, значительно быстрее реагировать и выполнять команды.

Силовая установка машины состоит из двух турбореактивных двигателей типа АЛ, которые оснащены форсажными камерами. Они размещены в гондолах под хвостовым отсеком машины. Данный вид двигателей отличается малым расходом топлива и имеет отличные силовые характеристики на различных режимах работы.

Аппарат типа Су-27СМ оснащен четырьмя топливными баками общей емкостью более чем 11 тысяч литров. Баки расположены в основе фюзеляжа машины и в крыльях. Для полетов самолет использует авиационный керосин, который заправляют через специальную нишу передней ноги.

Для обеспечения всех гидравлических систем машины нужно постоянное давление масла 280 кг/см2. Оба двигателя машины имеют автономные масляные насосы. Кроме двигателей, гидравлика используется в шасси, тормозной системе и системе правления. Для того чтобы произвести аварийный выпуск шасси, самолет модели Су-27СМ имеет дополнительную пневматическую систему, которая работает на сжатом азоте.

Шасси аппарата представлено тремя опорами, которые изготовлены по телескопической схеме. Каждая опора оснащена одним колесом с тормозной системой и амортизаторами газомасляного типа.

Что касается энергоснабжения, то самолет питается током в 200 вольт и частотой в 400 герц. Для производства электроэнергии на двигателях установлены генераторы типа ГП-21. Вторичная система электропитания работает от напряжения в 27 Вольт. В случае поломки генераторов самолет оснащен кадмиевыми батареями, которые расположены в носовой нише для шасси.

Самолет типа Су-27СМ можно считать поистине качественной боевой машиной, которая составляет конкуренцию иностранным аналогам.
